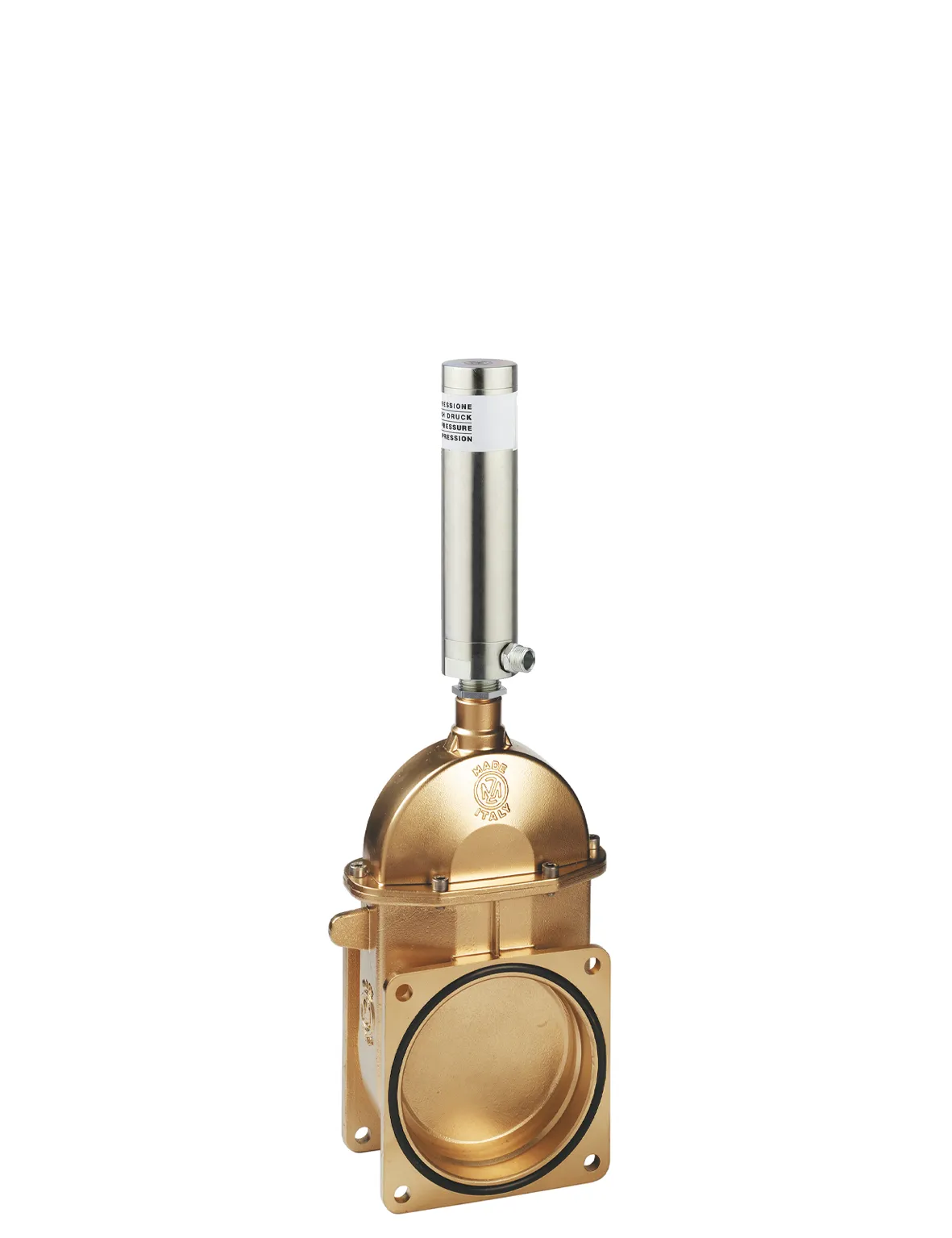

Art. 0044/0505 – Saracinesca a grande capienza a 2 flange con cilindro art. 0505

Saracinesca a grande capienza a 2 flange con cilindro.
Cilindro oleopneumatico a gas.

For more details, log in and download the manual.

Saracinesca in ottone con organo di chiusura (cuneo) a movimento verticale appositamente realizzata per impiego in campo agricolo ed industriale su carribotte ed autospurghi adibiti a trasporto e trattamento di liquami. Utilizzabile anche in altri campi lavorativi in presenza di liquidi densi, granulosi e/o farinacei.
La saracinesca viene utilizzata esclusivamente come organo di intercettazione; la chiusura si ottiene tramite inserimento di un disco a facce inclinate (cuneo) nella corrispondente sede ottenuta sul corpo saracinesca. Il movimento verticale di chiusura della saracinesca si ottiene tramite leve manuali di apertura o tramite attuatori idraulici, pneumatici, elettrici. Il collegamento tra asta di apertura e cuneo è ottenuto tramite aggancio a forcella completo di fascetta di bloccaggio.
La parte superiore (testata), ha la funzione di contenere il cuneo nella fase di apertura e fornire punto di fissaggio per leve e attuatori.
